Producto:
CABECEADO EN FRÍO
CA-10 (SIMILAR S7)
Color de
distinción
distinción
Descripción
Acero grado herramienta desarrollado para tener una alta tenacidad, buena resistencia al desgaste, buenas propiedades de dureza en el tratamiento térmico. Es de la familia de los aceros al cromo-molibdeno-vanadio, fabricados para poder ser pulidos, reparados por soldadura y templables por inducción o por flama.
Composición química
| Carbono | 0.60 % |
| Magnesio | 0.80 % |
| Silicio | 0.35 % |
| Cromo | 4.50 % |
| Molibdeno | 0.50 % |
| Vanadio | 0.20 % |
Aplicaciones
Formado y estampado en general y de trabajo pesado. Para fabricación de monedas. Dados de extrusión con formas complicadas. Rodillos. Cuchillas para cortes hasta 1" de espesor.
Desarrollado especialmente para piezas de troquelado, en donde sea crítica una alta tenacidad, y donde se puedan hacer reparaciones fácilmente, mediante soldadura y endurecimiento por flama o inducción. También se puede utilizar en moldes para plástico, con muy buena pulibilidad.
Temperatura Para Tratamientos Térmicos
| Recocido | 840 a 860 °C |
| Autenizado | 950 a 970 °C |
| Relevado de esfuerzos |
650 °C |
| Enfriamiento | Aire forzado / gas Horno de vacio con suficiente sobrepresión Baño de martempering a 200 a 550 °C |
| Dureza máxima |
60/62 Rc |

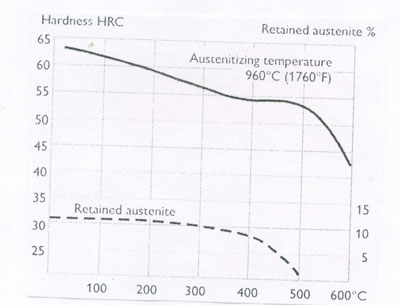

DIAGRAMA DE TEMPERATURAS DE REVENIDO CONTRA DUREZAS

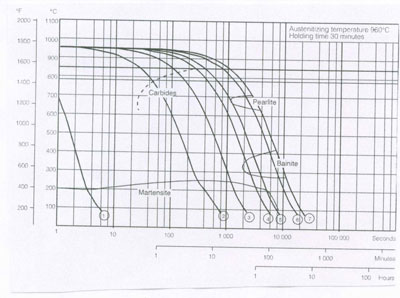

DIAGRAMA DE TRANSFORMACIÓN ISOTERMAL
Para encontrar el material adecuado a su operación, escoja de la tabla (Usos) la aplicación más parecida a la suya, para después seleccionar en el botón (Producto) el producto deseado.
