Producto:
PISTAS PARA BALEROS
AR-22 (8620)
Color de
distinción
distinción
Descripción
Acero grado maquinaria especial para cementar, de la familia cromo-niquel-molibdeno, característicamente utilizado en piezas de tamaño moderado, las cuales requieren durezas medias, resistencia al golpe y buena resistencia mecánica. Tiene un grano fino para una excelente tenacidad en el nucleo, y una alta resistencia al desgaste en la capa cementada.
Composición química
| Carbono | 0.18 a 0.23% |
| Manganeso | 0.70 a 0.90% |
| Cromo | 0.40 a 0.60% |
| Molibdeno | 0.15 a 0.25% |
| Niquel | 0.40 a 0.70% |
Aplicaciones
(DE BARRA RECOCIDA)
Piezas altamente exigidas en la industria metalmecánica y automotriz, como por ejemplo, engranes de caja o diferencial, coronas, piñones, terminales de dirección, sectores dentados, crucetas, pernos de piston, ejes.
Piezas altamente exigidas en la industria metalmecánica y automotriz, como por ejemplo, engranes de caja o diferencial, coronas, piñones, terminales de dirección, sectores dentados, crucetas, pernos de piston, ejes.
Propiedades Mecánicas
| Dureza Brinell |
Resistencia a la tensión |
Resistencia a la cedencia |
Elogación |
Reducción de área |
| 149 | 77 ksi |
56 ksi |
31 % |
62 % |
Temperatura Para Tratamientos Térmicos
| Forjado | 1150 a 850 ℃ |
| Recocido | 650 a 700 ℃ |
| Cementado | 880 a 950 ℃ |
| Cementación Interrumpida |
enfriar al aire, posteriormente calentar a 820 a 840 ℃ |
| Enfriamiento | Aceite |
| Revenido | 180 a 280 ℃ |
| Dureza de capa (1 mm) |
55 a 60 Rc |

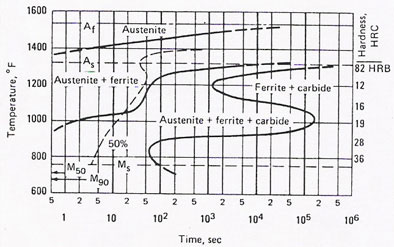

Diagrama de transformación isotermal

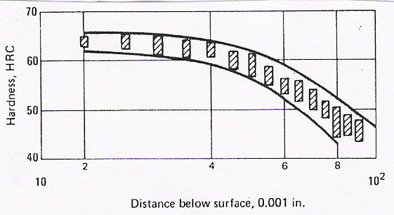

Cementación liquida. Gradientes de capa endurecida.
Gradientes de carbon producidos por cementación líquida
Para encontrar el material adecuado a su operación, escoja de la tabla (Usos) la aplicación más parecida a la suya, para después seleccionar en el botón (Producto) el producto deseado.
