Producto:
PARTES PARA COMPRESOR
DE-25 (4140)
Color de
distinción
distinción
Descripción
Acero grado maquinaria, de la familia de los cromo-molibdeno, con un porcentaje medio de carbono, con buena resistencia a la fatiga, abrasión e impacto. Este tipo de material es una aleación de temple profundo, adecuado para servicio severo de fatiga, abrasión, impacto, esfuerzos a temperaturas medias, o alguna combinación de dichos esfuerzos en secciones grandes y pequeñas. Este material se suministra en estado recocido, comercializándose también en estado bonificado (tratado) como TR-24.
Composición química
| Carbono | 0.38 a 0.43% |
| Manganeso | 0.75 a 1.10% |
| Silicio | 0.15 a 0.30% |
| Cromo | 0.80 a 1.10% |
| Molibdeno | 0.15 a 0.25% |
Aplicaciones
Partes de maquinaria y repuestos de dimensiones medianas, con grandes exigencias, y también ciertos elementos para la construcción de motores, engranes, pernos, tuercas, émbolos, árboles de transmisión, eje de bombas, cañones y armas de casería.
Propiedades Mecánicas
| Coeficiente de expansión |
20 a 100 ℃ 12.4 m/m k 20 a 200 ℃ 12.6 m/m k 20 a 400 ℃ 13.7 m/m k 20 a 600 ℃ 14.6 m/m k |
| Resistencia a la tension |
95 ksi 655 Mpa |
| Resistencia a la cedencia |
60 KSI 415 Mpa |
| Elogación |
25.7 % |
| Reducción de área |
56.9 % |
| Dureza Brinell |
197 |
Temperatura Para Tratamientos Térmicos
| Forjado | 1100 a 900 ℃ |
| Normalizado | 900 ℃ |
| Recocido | 850 a 650 ℃ (Enfriamiento lento posterior en el horno) |
| Austenizado | 830 a 860 ℃ |
| Enfriamiento | Aceite |
| Nitrurado | 580 ℃ |

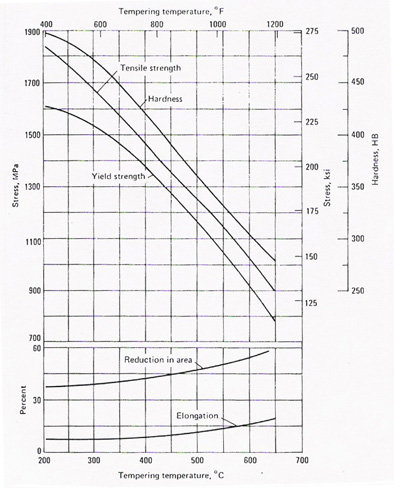

Efecto de la temperatura de revenido en la dureza y en otras propiedades.
Material austenizado a 845 C, enfriado en aceite, con un diámetro de 12.7 mm.
Para encontrar el material adecuado a su operación, escoja de la tabla (Usos) la aplicación más parecida a la suya, para después seleccionar en el botón (Producto) el producto deseado.
